防振樹脂
パイプクランプ
ブラケットセット

Name: 防振樹脂パイプクランプ ブラケットセット
Brand: 興栄化成山梨工場
Price: 1300.0 JPY
Availability: InStock

¥1,300

セール売り切れ

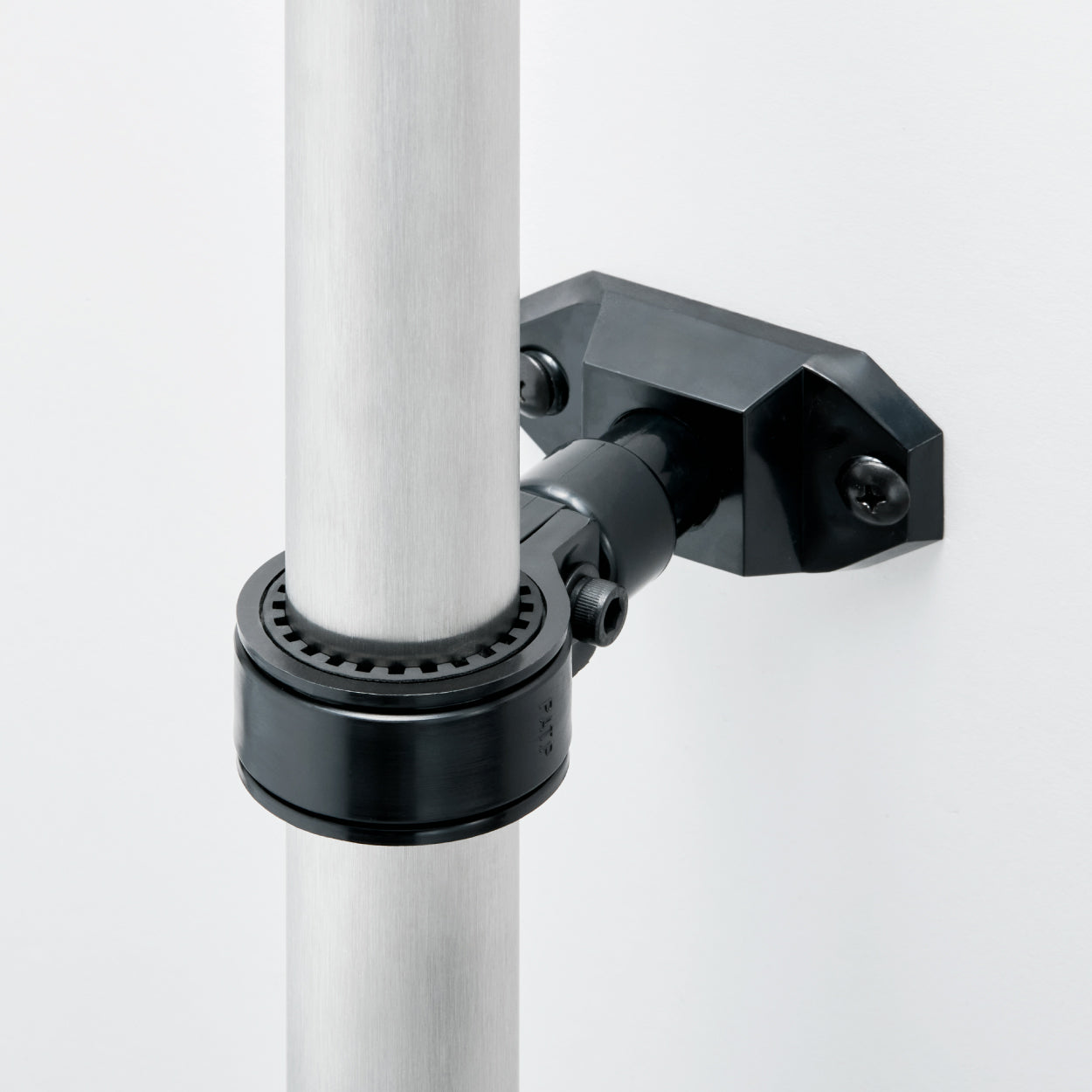

壁面から距離をとってパイプを固定する、防振タイプのブラケット付き樹脂製クランプです。立管の振れ止めや固定用途に使用できます。

ショッピングガイド商品知識

カラー

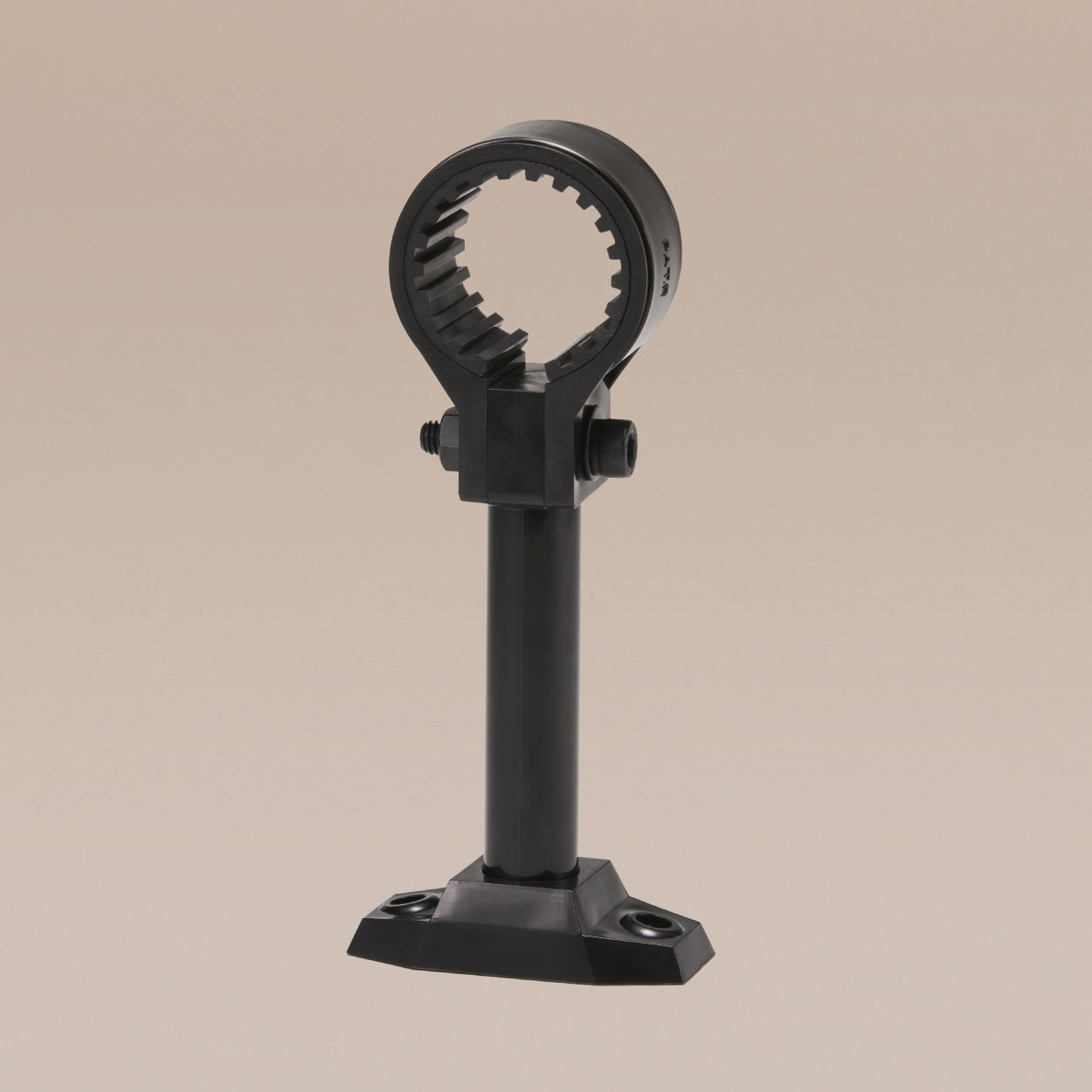

BK：ブラック

加工オプションご不明点はお問い合わせまで加工なし切断接着切断・接着

加工内容の詳細

ボルト・ナット材質

材質比較表（ボルト・ナットセット）

材質	304 SUS304*	304 BLACK SUS304*	316L SUS316L*
外観	シルバー	ブラック	シルバー
対応径 Ø (mm)	～60.5 66.7～	～60.5 66.7～	～60.5 66.7～
ボルト寸法* (mm)	6×30 8×40	6×30 8×40	6×30 8×40
耐食性	中	中	高
特徴	幅広い用途で使用される標準グレードのステンレス。耐食性と強度のバランスがよく、屋内外の一般環境で使用可能です。	マットな黒色コーティングを施したステンレス。意匠性に優れ、什器や設備、車輌など外観を重視する用途に適しています。	耐食性を強化した上位グレードのステンレス。塩害地域や高湿度環境など、厳しい環境下でも長期間安定して使用できます。

＊すべてステンレス製となります。

＊六角穴付ボルト（全ねじ）・六角ナット・平座金×2の3点セットです。

304 304 BLACK 316L

個数

・5,000円以上のお買い物で送料無料
・まとめ買いすると、表示価格から割引されます
　20個〜
10%OFF
　50個〜
15%OFF
　100個〜
20%OFF

取り付ける対象物の外径（直径）に合わせて、適切なサイズの商品をご選択ください。巻き尺などで円周を計測した場合は、円周÷円周率（3.14）で割って、外径の近似値を算出ください。

商品名防振樹脂パイプクランプブラケットセット

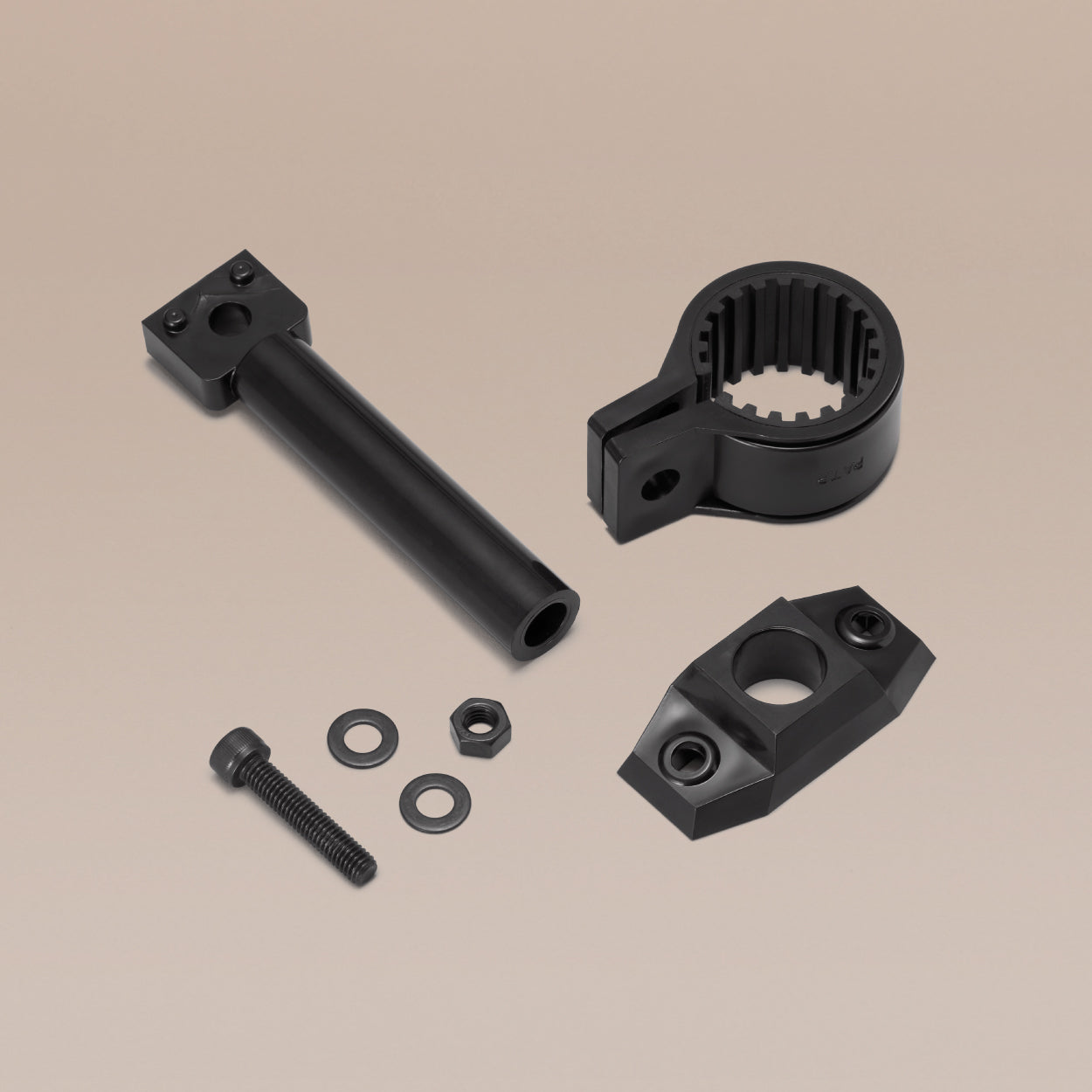

セット内容防振樹脂パイプクランプ / 樹脂ブラケット / 樹脂台座
型番 KFBS23B
材質クランプ：耐候性ポリプロピレン、ブラケット / 台座：耐候性改良ABS（一般ABSより耐候性を強化）
許容耐熱温度常温80°Cまで
原産国日本

・対象物の外径（mm）と当社商品の「対応径 Ø（mm）」が±0.3mm以上異なる場合、固定力が低下する可能性があります。

・80°C以上の高温環境では変形する可能性があります。

・本商品は「振れ止め・支持」を目的とした構造のため、パイプ本体の重量を支える用途には適していません。

商品の詳細な寸法を掲載しています。CADデータ（STEP形式）をご希望の方は、お問い合わせください。カタログダウンロード

Q . 対応径 Øとは？

対応径 Øはパイプの外径（mm）を基準としており、外径の実測を推奨します。

■円周から外径を求める算出方法
外径 ≒ 円周 ÷ 3.14

※パイプの規格名称、呼び径（A）とは異なります。
※詳しくは対応径の選び方（外径と呼び径の違い）をご確認ください。
※防振タイプは、対応径の微調整（無料）が可能です。

Q . ブラケットサイズはどう選べばよいですか？

樹脂ブラケットは、長さによってブラケット径（直径）が変わります。

■対応径 Ø 〜54mm
長さ 50 / 100 / 150 → ブラケット径 16mm
長さ 75 / 125 / 200 → ブラケット径 20mm

■対応径 Ø 55mm〜
長さ 100 / 150 / 200 → ブラケット径 20mm

※強度重視の場合はブラケット径 20mm のサイズを推奨します。
※大径サイズはすべてブラケット径 20mm となります。
※塩ビカッターまたはノコギリで簡単に切断して、長さを調整できます。
※詳しくはブラケットの選び方（長さ・太さの違い）をご確認ください。
